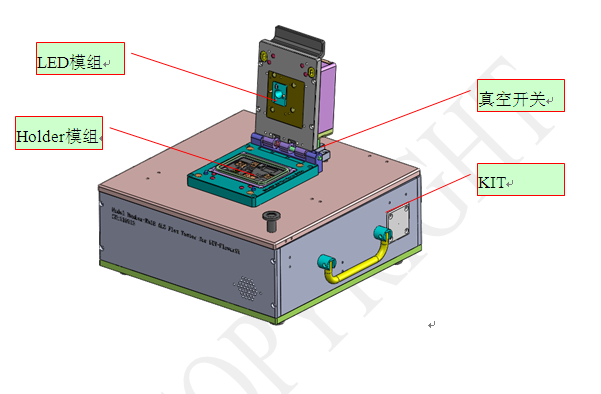

ALS Flex Tester
进入Miscontrol界面
1、将值POT Setting为1f.点击“Set”.
2、点击“ON”.
3、点击“128 ADC”.

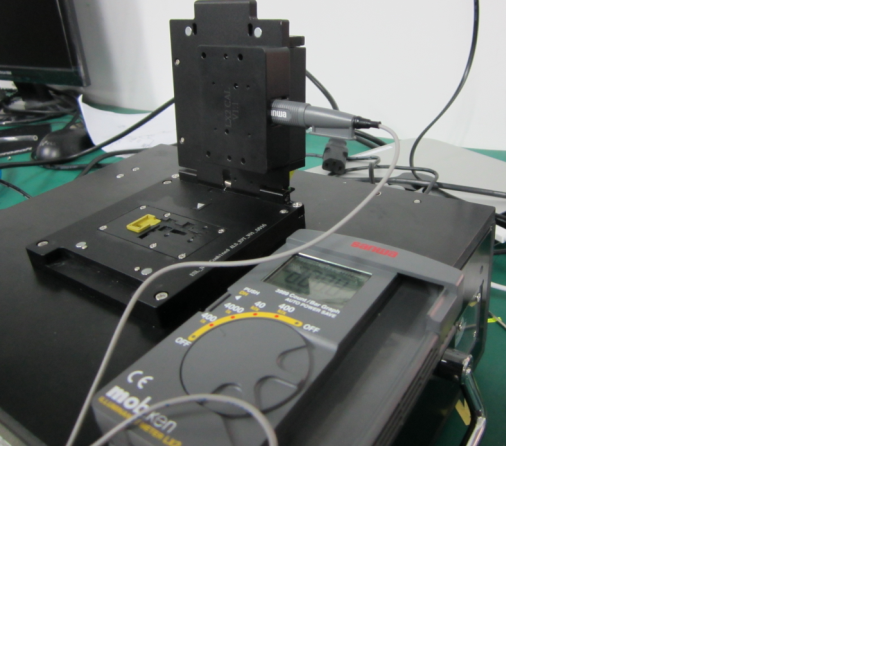

4、将LX2的旋钮旋至“400lx”,
5、LX2开启后必须确认是0, 以表明治具并没有漏光
6、点击“0”.
7、用“+”、“-”调红光的值.或者可以直接拖动滑块.拖动时不能太块.读取数据必
须在数据稳定后才能进行.
8、将红色LED光的值调至44+/-1%.
9、点击“Store”,保存数据.然后点击“Read”.此时LX2显示的数据为红色LED真
实值。
备注:1、在2.2.7步骤中如果点击的是1,那么LX2显示的数据为白色LED真实值,点
击的是2,那么LX2显示的数据为红外LED真实值,(白色LED公差为
172+/-1.5%,红外LED公差为2.5+/-0.5%.)。
2、每一次校准确认之后需关闭软件,再重新开启软件进行下一个LED等的校准。
