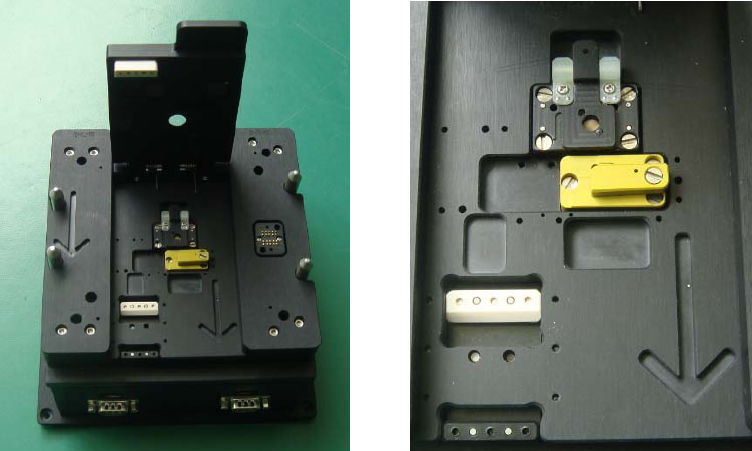

Agera-Right Button LED test fixture合作项目总体介绍：
1.测试治具为分体式，将底座用螺丝固定在Elsoft测试机柜中
2
商品信息
Agera-Right Button LED test fixture合作项目总体介绍：
1.测试治具为分体式，将底座用螺丝固定在Elsoft测试机柜中
2.用专用线缆连接
测试操作：

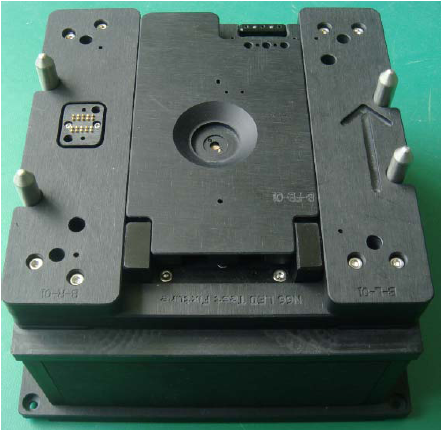

1.合上上盖，推入测试机柜中。
2.开始测试。
常见问题及解决：
1) NTC value < spec ->产品过热，等待冷却10秒以上
2) NTC value >> spec ->接触问题，检查c.1)c.2)如下
3) C3_Kelvin问题 -> C3 就是NTC，检查c.1)c.2)接触，需要 < 5 ohm
4) C1_Kelvin或C2_Kelvin -> 检查如下阻抗(15路 D-connector，方法同 c.1) and c.2))
4.1) pin 1,2 vs pin 3 ->应当 < 1 ohm
4.2) pin 4,5 vs pin 6 ->应当 < 1 ohm
4.3) pin 7,8 vs pin 9 ->应当 < 1 ohm
电阻过高说明相应点位和PCB的接触不良，须检查相应点位的探针与PCB接触性能。 (见后表)
(15路转头与B2B点位对应)
VGA PAD No. (Big) B2B PAD No. (small)
| 1,2 |
13 |
| 3 |
14 |
| 4,5 |
11 |
| 6 |
12 |
| 7,8 |
5,7 |
| 9 |
9 |
| 10 |
10 |
| 11 |
10 |
| 12 |
1 |
| 13 |
3 |
